Detalhes do produto

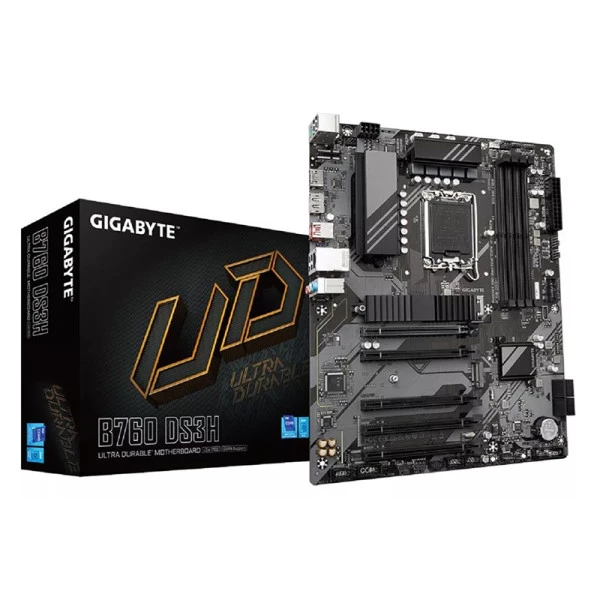

Placa Mae 1700 B760 Ds3h Ddr5 M2 12/13/14 Ger Hdmi/Dp Ultra Ax Durable Gigabyte
informações do produto
CPU:
- Soquete LGA1700: Suporte para processadores Intel Core, Pentium Gold e Celeron de 13ª e 12ª gerações
Chipset:
- Chipset Intel B760 Express
Memória:
- Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( oc) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 módulos de memória MT/s
- 4 soquetes dimm DDR5 com suporte para até 192 gb (capacidade dimm única de 48 gb) de memória do sistema
- Arquitetura de memória de canal duplo
- Suporte para módulos de memória dimm 1Rx8/2Rx8 sem buffer ecc (operar em modo não ecc)
- Suporte para módulos de memória dimm 1Rx8/2Rx8/1Rx16 não-ECC sem buffer
- Suporte para módulos de memória Extreme Memory Profile (xmp)
Gráficos Integrados:
Suporte para processador gráfico integrado - Intel HD Graphics:
- 1x porta hdmi, suportando uma resolução máxima de 4096x2160@60 Hz
- 1x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
Áudio:
- codec de áudio Realtek
- Áudio de alta definição
- 2/4/5.1/7.1 canais
LAN:
- Chip lan Realtek GbE (1 Gbps/100 Mbps )
Slots de expansão:
CPU:
- 1x slot pci Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)
Chipset:
- 4x slots pci Express x16, suportando PCIe 3.0 e rodando em x1
Interface de armazenamento:
CPU:
- 1x conector M.2 (soquete 3, chave m, suporte a ssd tipo 22110/2280 PCIe 4.0 x4/x2) (M2A cpu)
Chipset:
- 1x conector M.2 (soquete 3, chave m, suporte ssd tipo 2280 PCIe 4.0 x4/x2) (M2P sb)
- 4x conectores sata 6 Gb/s
- Suporte a raid 0, raid 1, raid 5 e raid 10 para dispositivos de armazenamento sata
usb:
Chipset:
- 1 porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 2x2
- 1 porta USB Type-C com suporte para USB 3.2 Gen 1, disponível através do conector USB interno
- 1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro
- 2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
- 4 portas USB 2.0/1.1 no painel traseiro
Chipset + 2 hubs USB 2.0:
- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Conectores internos de e/s:
- 1x conector de alimentação principal atx de 24 pinos
- 1x conector de alimentação atx 12V de 8 pinos
- 1x cabeçalho do ventilador da cpu
- 1x ventilador de cpu/cabeçalho de bomba de resfriamento de água
- 3x conectores de ventilador do sistema
- 1x ventilador do sistema/cabeçalho da bomba de resfriamento de água
- 2x cabeçalhos de faixa de LED endereçáveis
- 2x cabeçalhos de faixa LED rgb
- 2x conectores M.2 soquete 3
- 4x conectores sata 6 Gb/s
- 1x cabeçalho do painel frontal
- 1x cabeçalho de áudio do painel frontal
- 1x cabeçalho de saída s/pdif
- 1x conector USB Type-C, com suporte para USB 3.2 Gen 1
- 1x conector USB 3.2 Gen 1
- 2x conectores USB 2.0/1.1
- 1x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 spi 2.0)
- 1x cabeçalho de porta serial
- 1x botão Q-Flash Plus
- 1x botão de reinicialização
- 1x jumper de redefinição
- 1x jumper cmos claro
Conectores do painel traseiro:
- 1x porta de teclado/mouse PS/2
- 2x conectores de antena sma (2T2R)
- 1x porta USB Type-C, com suporte para USB 3.2 Gen 2x2
- 1x porta USB 3.2 Gen 2 Tipo A (vermelha)
- 4 portas USB 2.0/1.1
- 1x porta hdmi
- 1x porta de exibição
- 1 porta RJ-45
- 3x tomadas de áudio
Controlador de e/s:
- Chip controlador de e/s iTE
Monitoramento de h/w:
- Detecção de tensão
- Detecção de temperatura
- Detecção de velocidade do ventilador
- Detecção de taxa de fluxo de resfriamento de água
- Aviso de falha do ventilador
- Controle de velocidade do ventilador
BIOS:
- 1x flash de 128 Mbits
- Uso de bios uefi ami licenciado
- PnP 1.0a, dmi 2.7, WfM 2.0, sm bios 2.7, acpi 5.0
Características únicas:
- Suporte para gigabyte Control Center (gcc)
- Suporte para Q Flash
- Suporte para Q-Flash Plus
Fator de forma:
- Fator de forma atx; 30,5 cm x 24,4 cm
NCM: 84733041
