Detalhes do produto
Placa Mae 1700 Z790 Ud Ax Ddr5 M2 12/13/14 Ger Hdmi/Dp Nvme Z790 Ud Ax Gigabyte

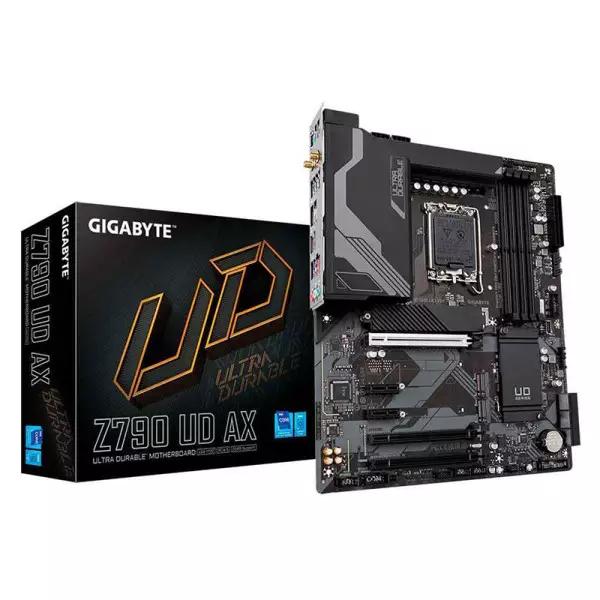

Placa Mãe Gigabyte Z790 UD AX
Com as rápidas mudanças tecnológicas, a GIGABYTE sempre segue as últimas tendências e fornece aos clientes recursos avançados e tecnologias mais recentes. As placas-mãe GIGABYTE são equipadas com solução de energia atualizada, os mais recentes padrões de armazenamento e excelente conectividade para permitir desempenho otimizado para jogos.
Design Térmico Excepcional
O desempenho inigualável das placas-mãe GIGABYTE é garantido por um design térmico inovador e otimizado para garantir a melhor estabilidade de CPU, Chipset, SSD e baixas temperaturas sob carga total de aplicativos e desempenho de jogos.
Conectividade
As placas-mãe GIGABYTE permitem a melhor experiência de conexão com velocidades incríveis de transferência de dados através da próxima geração de rede, armazenamento e conectividade Wi-Fi.
Personalização
As placas-mãe GIGABYTE agrupam vários softwares úteis e intuitivos para ajudar os usuários a controlar todos os aspectos da placa-mãe e fornecer efeitos de iluminação personalizáveis ??com estética excepcional para se adequar à sua personalidade única.
Ultra Durável
O design GIGABYTE Ultra Durable fornece durabilidade do produto e processo de fabricação de alta qualidade. As placas-mãe GIGABYTE usam os melhores componentes e reforçam todos os slots para torná-los sólidos e duráveis.
Característica:
- Marca: Gigabyte
- Modelo: Z790 UD AX
Especificações:
Destaques:
- Intel Socket LGA 1700: Compatível com processadores da 13ª e 12ª geração
- Desempenho inigualável:Twin 16*+1+1 Phases Digital VRM Solution
- Dual Channel DDR5:4*SMD DIMMs com suporte para módulo de memória XMP 3.0
- Armazenamento de Próxima Geração: 3* Conectores PCIe 4.0 x4 M.2
- Design térmico avançado e proteção térmica M.2: para garantir a estabilidade de energia do VRM e o desempenho do SSD M.2
- EZ-Latch Plus: slot PCIe 5.0 x16 com liberação rápida e design sem parafusos
- Redes rápidas: LAN de 2,5 GbE e Wi-Fi 6E 802.11ax
- Conectividade estendida: DP, HDMI, USB-C frontal 5Gb/s, USB-C 20Gb/s traseiro
- Ventilador Inteligente 6: Possui Vários Sensores de Temperatura, Conectores de Ventilador Híbridos com FAN STOP
- Q-Flash Plus: Atualize o BIOS sem instalar a CPU, memória e placa gráfica
* Projeto de energia paralela de 8+8 fases
CPU:
- Soquete LGA1700: suporte para processadores Intel Core, Pentium Gold e Celeron de 13ª e 12ª geração
- O cache L3 varia com a CPU
(Consulte "Lista de suporte de CPU" para obter mais informações.)
Chipset:
- Chipset Intel Z790 Express
Memória:
- Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800 / 4000 módulos de memória
- 4 soquetes DDR5 DIMM com suporte para até 192 GB (48 GB de capacidade DIMM única) de memória do sistema
- Arquitetura de memória de canal duplo
- Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operação no modo não ECC)
- Suporte para módulos de memória DIMM sem buffer não ECC 1Rx8/2Rx8/1Rx16
- Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração de CPU e memória pode afetar os tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM, consulte "Lista de suporte de memória" para obter mais informações.)
Gráficos Integrados:
- Processador gráfico integrado-Intel HD Graphics support:
- 1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.0 e HDCP 2.3.
- 1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Áudio:
- CODEC de áudio Realtek
- Áudio de alta definição
- 2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para obter as configurações de áudio.
- Suporte para saída S/PDIF
LAN:
- Chip Realtek 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Módulo de Comunicação Sem Fio:
Intel Wi-Fi 6E AX210 (para PCB rev. 1.0):
- WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
Intel Wi-Fi 6E AX211 (para PCB rev. 1.1):
- WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
Realtek Wi-Fi 6E RTL8852CE (para PCB rev. 1.2):
- WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de expansão:
CPU:
- 1 x slot PCI Express x16, suportando PCIe 5.0 e rodando em x16 (PCIEX16)
* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
Chipset:
- 1 x slot PCI Express x16, compatível com PCIe 4.0 e rodando em x4 (PCIEX4)
- 1 x slot PCI Express x16, suportando PCIe 3.0 e rodando em x1 (PCIEX1_4)
- 2 x slots PCI Express x1, suportando PCIe 3.0 e rodando em x1 (PCIEX1_2, PCIEX1_3)
- Suporte para tecnologia AMD CrossFire (PCIEX16 e PCIEX4)
Interface de Armazenamento:
CPU:
- 1 conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)
Chipset:
- 2 conectores M.2 (soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 suporte SSD) (M2Q_SB, M2P_SB)
- 6 conectores SATA 6Gb/s
- Suporte para RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe Suporte para
- RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB:
Chipset:
- 1 porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 2x2
- 1 porta USB Type-C com suporte para USB 3.2 Gen 1, disponível através do conector USB interno
- 1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro
- 6 portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset + 2 Hubs USB 2.0:
- 8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)
Conectores internos de E/S:
- 1x Conector de alimentação principal ATX de 24 pinos
- 2conectores de alimentação ATX 12V de 8 pinos
- 1x cabeçalho do ventilador da CPU
- 1x cabeçalho do ventilador da CPU de refrigeração a água
- 3x cabeçalhos do ventilador do sistema
- 1x ventilador do sistema/cabeçote da bomba de resfriamento de água
- 2x cabeçalhos de faixa de LED endereçáveis
- 2x cabeçalhos de faixa de LED RGB
- 3x M.2 Socket 3 conectores
- 6x conectores SATA 6Gb/s
- 1x cabeçalho do painel frontal
- 1x cabeçalho de áudio do painel frontal
- 1x cabeçalho de saída S/PDIF
- 1x cabeçalho USB Type-C , com suporte para USB 3.2 Gen 1
- 1x cabeçalho USB 3.2 Gen 1
- 2x cabeçalhos USB 2.0/1.1
- 1x cabeçalho de porta serial
- 2x conectores de placa complementar Thunderbolt
- 1x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
- 1x botão de reset
- 1x botão Q-Flash Plus
- 1x jumper de reset
- 1x jumper CMOS claro
Conectores do Painel Traseiro:
- 1x porta USB Type-C , com suporte para USB 3.2 Gen 2x2
- 1x porta USB 3.2 Gen 2 tipo A (vermelha)
- 4x portas USB 3.2 Gen 1
- 4x portas USB 2.0/1.1
- 2x conectores de antena SMA (2T2R)
- 1x porta HDMI 2.0
- 1x DisplayPort
- 1x porta RJ-45
- 3x conectores de áudio
Controlador de E/S:
- Chip Controlador iTE I/O
Monitoramento H/W:
- Detecção de tensão
- Detecção de temperatura
- Detecção de velocidade do ventilador
- Detecção de taxa de fluxo de resfriamento de água
- Aviso de falha do ventilador
- Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.
BIOS:
- 1 flash de 256 Mbits
- Uso de AMI UEFI BIOS licenciado
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características Únicas:
- Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
- Suporte para Q-Flash
- Suporte para Q-Flash Plus
- Suporte para backup inteligente
Software Empacotado:
- Norton Internet Security (versão OEM)
- Software de gerenciamento de largura de banda LAN
Sistema operacional:
- Suporte para Windows 11 de 64 bits
- Suporte para Windows 10 de 64 bits
NCM: 84733041
